RF Coax Connectors

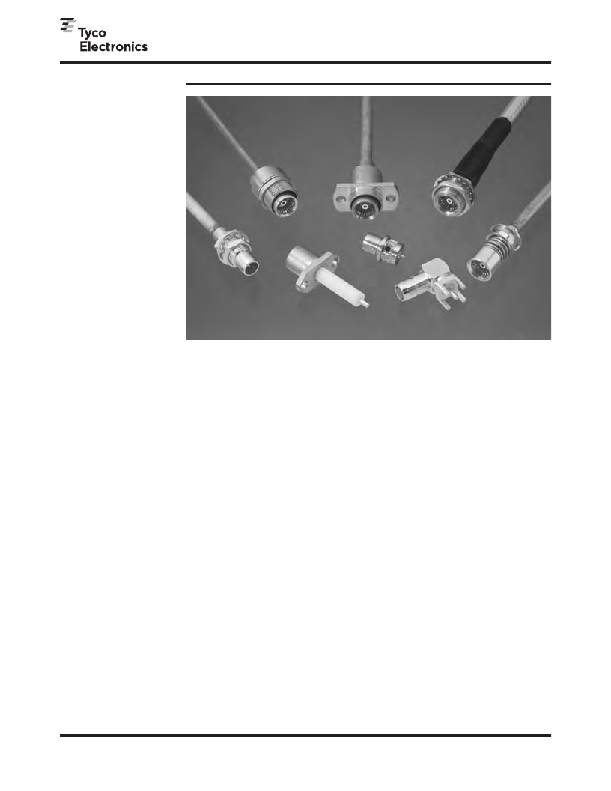

OSP Miniature Modular Blind Mate Connectors
Product Facts
■
■
■
■
■
Interface designed for
multiple interconnects
For high performance
microwave system
requirements
Module to module, module
to motherboard, fixed and
float mount
Bulkhead or panel mount
For flexible and semi-rigid
cable
OSP miniature connectors
for semi-rigid cable meet
high performance require-
ments for microwave
multiple interconnects.
Standard units are available
in bulkhead or panel mount
designs for either direct
solder or solderless com-
pression crimp attachment.
Complete tooling for both
versions is located in the
Tooling Section of this
catalog.
Jack connectors are avail-
able in either float or rigid
mount. Rigid mount units will
function to specifications up
to ±.10 [.004] radial mis-
alignment with the mating
plug connector. Applications
requiring greater than ±.10
[.004 ] radial misalignment
can use either the float
design or floating connector
plates with guide pins.
The solderless compression
crimp attachment meets
high performance require-
ments for microwave sys-
tem applications. The cable
attachment is permanent
and highly reliable.
Ease of assembly permits
users unskilled in soldering
techniques to rapidly pro-
duce cable assemblies with
consistently excellent
mechanical and electrical
performance.
157
Catalog 1307191
Revised 3-07
www.tycoelectronics.com
Dimensions are in millimeters
and inches unless otherwise
specified. Values in brackets
are standard equivalents.
Dimensions are shown for
reference purposes only.
Specifications subject
to change.
